Полярность аккумулятора: как определить прямую и обратную и какую выбрать для автомобиля

Правильный выбор стартерной батареи (АКБ автомобиля) — это не только соответствие по емкости, пусковому току и типоразмеру. Один из важнейших параметров, который часто упускают из виду неопытные автовладельцы, — полярность. Ошибка в этом вопросе может привести к короткому замыканию, выходу из строя электроники и очень дорогому ремонту. В этой статье разберем, какую полярность аккумулятора выбрать для автомобиля и последствия неправильного подключения клемм.

Полярность автомобильного аккумулятора: что это

Полярность аккумулятора — это расположение плюса и минуса (положительного и отрицательного токопроводящего вывода) на корпусе батареи. Кто-то может решить, что это не принципиальный параметр. Однако на практике неправильная полярность аккумулятора скорее всего не позволит нормально подключить батарею.

В автомобиле длина проводов, идущих от бортовой сети к АКБ, максимально ограничена, также они имеют определенную траекторию прокладки. Если клеммы аккумулятора нового типа будут расположены зеркально по отношению к штатным, провода просто не дотянутся до своих мест либо их придется перекрещивать, даже если посадочное место АКБ совпадает. Это создает следующие риски:

• повреждение изоляции;
• ослабление контакта;
• короткое замыкание;
• выход из строя электронных блоков.

Поэтому при замене аккумулятора в первую очередь нужно знать расположение плюса и минуса.

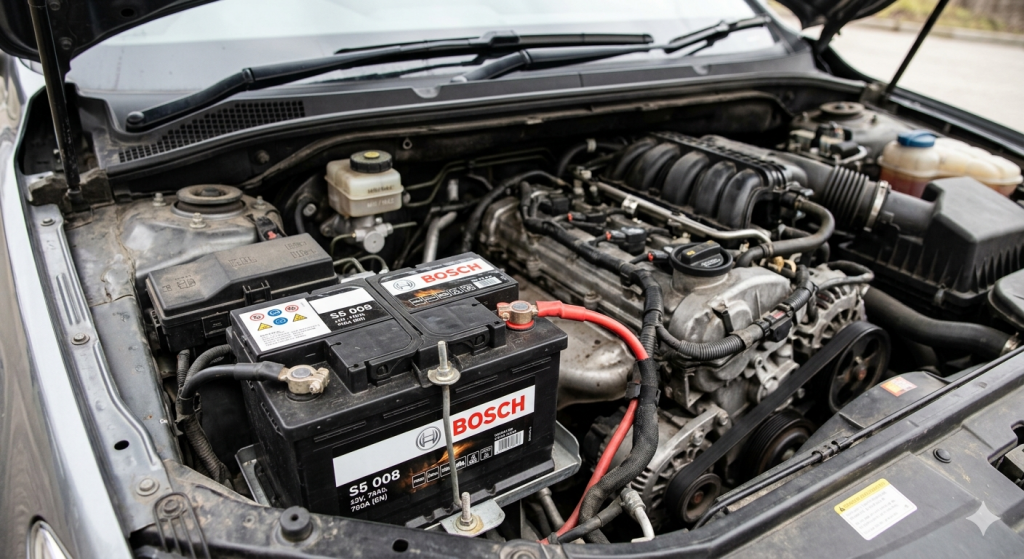

Виды полярности АКБ: прямая и обратная

В мире существуют два основных стандарта расположения клемм. Важно понимать, что эти понятия относительны и зависят от того, с какой стороны смотреть на батарею.

• Прямая – положительная клемма находится слева, а отрицательная – справа. Принято за стандарт для большинства европейских и американских автомобилей.
• Обратная – зеркальное расположение: положительная клемма находится справа, отрицательная – слева. Характерно для японских и корейских автомобилей, хотя встречаются исключения.

В этом и заключается отличие прямой и обратной полярности аккумулятора. Важно не путать полярность с типом клемм (европейские утопленные или азиатские выступающие) — это отдельная характеристика. Она тоже очень важна при выборе батареи, но не связана с расположением плюса и минуса.

Как определить полярность АКБ

Узнать, где плюс и минус на аккумуляторе, можно в каталогах и по обозначениям.

По маркировке

Прямую обычно маркируют как «1», «правый плюс» или «европейская». Обратную — как «0», «левый плюс» или «азиатская». Иногда используются буквенные обозначения:

• +R — плюс справа (обратная);
• +L — плюс слева (прямая).

Однако у разных производителей маркировка может отличаться, например прямая обозначается как «0». Именно поэтому лучше ориентироваться не на буквенно-цифровые коды, а на схематичное изображение клемм – его наносят на этикетку. Чаще всего это схема с видом сверху.

Визуально по клеммам

Один из способов, как узнать полярность аккумулятора, — посмотреть на маркировку самих клемм. Рядом с ними выдавлены или нанесены знаки + и –. Поверните АКБ клеммами к себе. Когда плюс слева — это прямая полярность. Если он справа — обратная.

На установленной АКБ

Наконец, узнать, какая полярность аккумулятора у вашей машины, можно не снимая его. Существует два способа:

• По проводам. Чаще всего положительный провод красный или имеет красную метку, отрицательный — черный или синий. Но этот метод не всегда точен, так как цвета проводов могут отличаться, а трассировка бывает неочевидной.
• Сфотографировать старую батарею строго сверху или со стороны клемм – чтобы было видно знаки + и –. С этой фотографией можно идти в магазин или отправить ее консультанту, что полностью исключит ошибку.

Если АКБ сильно загрязнена и знаки не видны, следует аккуратно очистить его вокруг клемм.

Как правильно выбрать аккумулятор

Помимо полярности нужно учитывать следующие характеристики:

• тип клемм;
• типоразмер;
• пусковой ток;
• емкость.

Подходит ли аккумулятор с другой полярностью?

Теоретически установить батарею с нештатным расположением клемм можно, но делать это категорически не рекомендуется. Можно перекинуть провода накрест, что легко может привести к короткому замыканию, плавлению предохранителей, выходу из строя электроники и возгоранием.

Второй вариант - наращивать провода. Это создает дополнительное сопротивление, увеличивает риск окисления, нагрева, воспламенения. Наконец, можно попробовать развернуть батарею другой стороной, но это тоже может стать причиной вышеперечисленных нештатных ситуаций.

Иными словами, при любом стандартном сценарии попытки использовать неподходящую АКБ совершенно не оправданны: проще и дешевле сразу купить батарею с правильной полярностью.

Что будет, если перепутать клеммы аккумулятора?

Ошибки с полярностью обычно обходятся автовладельцам очень дорого. Даже если вы быстро отсоединили провода, микросекундного короткого замыкания достаточно, чтобы разрушить чувствительную электронику современных автомобилей. Вот что может произойти при неправильном подключении аккумулятора:

• яркая вспышка и искрение в месте подключения;
• перегорание предохранителей;
• оплавление проводов и клемм;
• вскипание электролита внутри аккумулятора (в худшем случае — взрыв);
• выход из строя диодного моста генератора;
• сгорание блоков управления двигателем (ЭБУ);
• повреждение иммобилайзера, аудиосистемы, сигнализации и других компонентов электроники.

Наконец, при замыкании происходит необратимое разрушение пластин аккумулятора. Батарея может не выйти из строя сразу, но ее эксплуатационные показатели и остаточный ресурс резко уменьшаются.

Частые ошибки при выборе АКБ

• Путать полярность с типом клемм

Еще раз: прямая/обратная полярность — это расположение плюса и минуса. А европейский или азиатский тип — это форма и размер клемм. Нужно учитывать оба параметра.

• Полагаться только на маркировку R и L

У разных производителей эти буквы могут означать противоположные расположения. Всегда проверяйте схематичное изображение.

• Думать, что все аккумуляторы одного типоразмера имеют одинаковую полярность

Это не так - стандарты размеров используются для самых разных батарей.

• Ориентироваться только по цвету проводов

Не всегда плюсовой провод красный, а минусовой черный. В некоторых автомобилях цвета могут быть нестандартными, особенно если проводка уже менялась.

Ответы на популярные вопросы (FAQ)

Как узнать полярность, если нет маркировки?

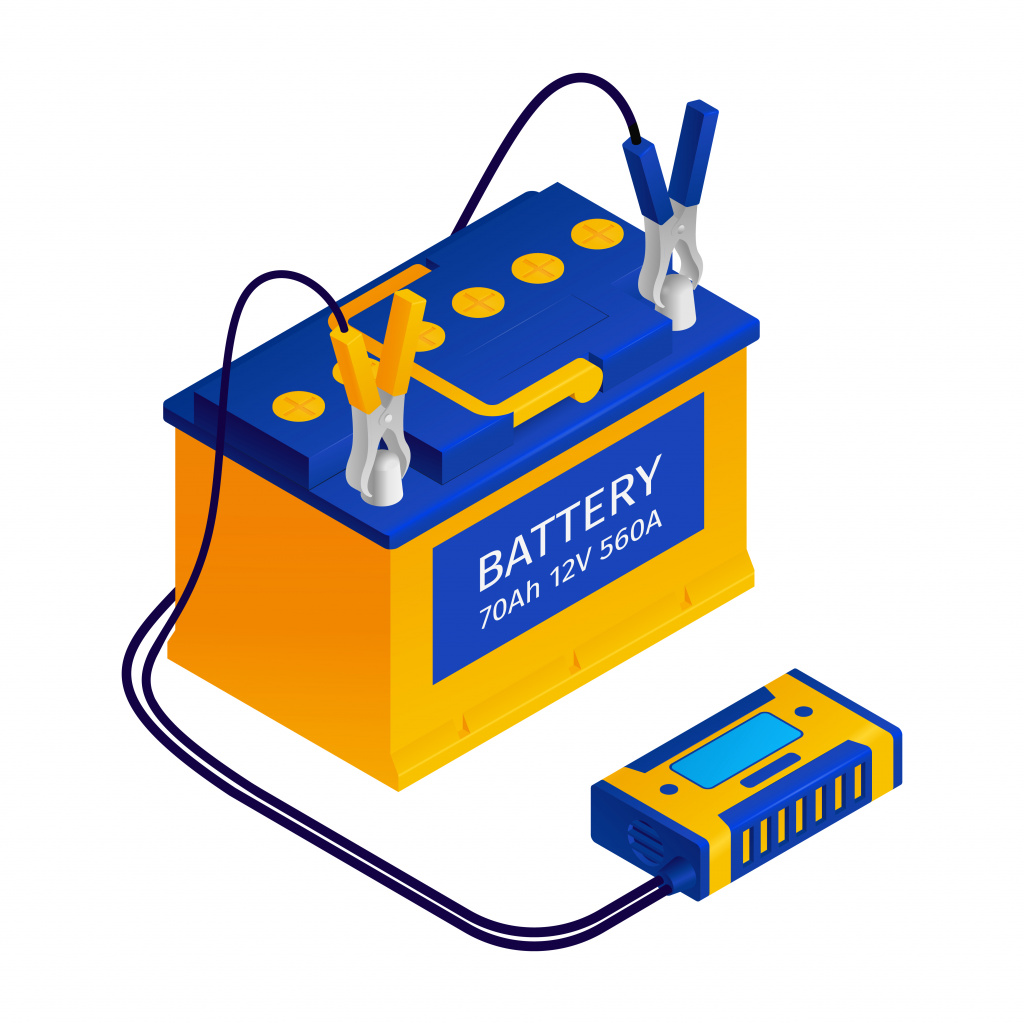

Если знаки + и - стерты или не видны, можно определить по диаметру клемм. Положительная клемма всегда немного толще отрицательной. Также можно воспользоваться тестером (мультиметром) в режиме измерения постоянного напряжения.

Одинаковая ли полярность у европейских и американских автомобилей?

В большинстве случаев да, для них стандартом остается прямая полярность. Но бывают исключения, поэтому лучше проверять по конкретной модели.

На всех ли японских автомобилях обратная полярность?

На большинстве авто для внутреннего рынка Японии используется обратная полярность. Но на машинах, собранных для Европы или России, может быть и прямая.

Что делать, если я уже купил аккумулятор не той полярности?

Не пытайтесь его подключить и верните в магазин.
